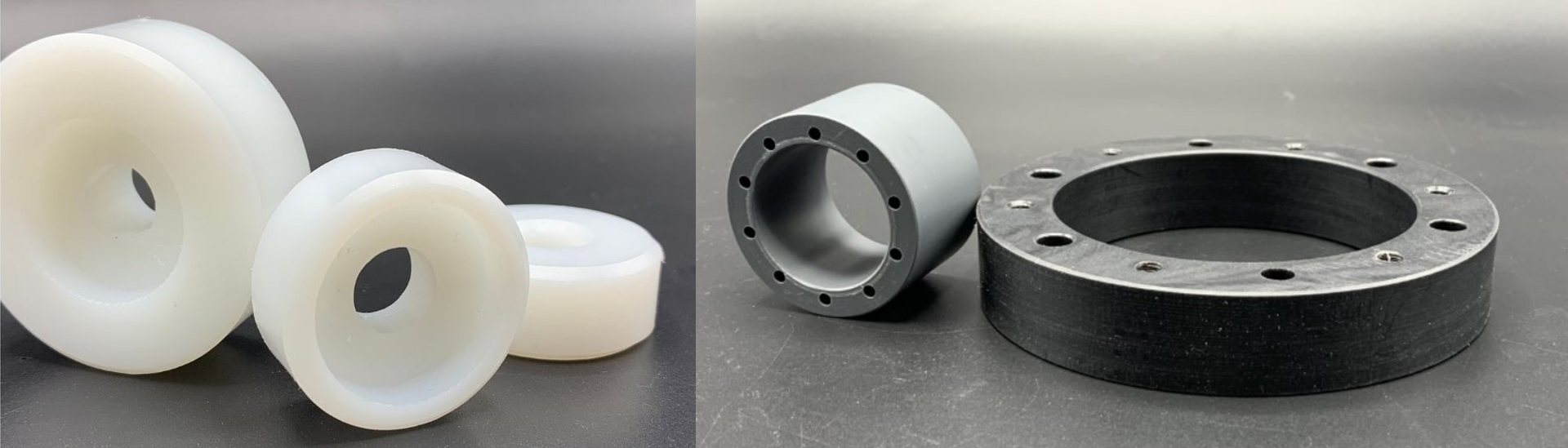

Boccole lisce e flangiate in materiale plastico: a cosa servono e come dimensionarle

Nel mondo della meccanica e della trasmissione del moto, l'attrito è il nemico numero uno. Per decenni, l'industria ha fatto affidamento su cuscinetti a sfera o su boccole in bronzo e metallo per far scorrere alberi e perni. Oggi, grazie all'evoluzione dei polimeri tecnici, le boccole in materiale plastico hanno ampiamente superato le alternative metalliche in moltissime applicazioni.

Che tu stia progettando un macchinario alimentare, un sistema di automazione o restaurando una sospensione, scegliere e dimensionare correttamente una boccola è fondamentale. Di seguito analizzeremo la differenza tra boccole lisce e flangiate, i vantaggi della plastica e le regole d'oro per dimensionarle correttamente, ricordandoti che puoi trovare semilavorati perfetti per la tornitura nel catalogo Uciesse.

1. Cos'è una boccola e a cosa serve?

Una boccola (o cuscinetto a strisciamento) è un componente meccanico di forma cilindrica che viene interposto tra un albero in movimento (rotatorio o lineare) e la sua sede (alloggiamento). La sua funzione principale è ridurre l'attrito e l'usura, sacrificandosi al posto dell'albero metallico, che è molto più costoso da sostituire.

Esistono due macro-famiglie principali:

Boccole Cilindriche Lisce

Sono semplici cilindri cavi. Vengono piantate all'interno di un foro e supportano esclusivamente carichi radiali, ovvero forze perpendicolari all'asse dell'albero.

Boccole Flangiate (con battuta)

Oltre alla parte cilindrica, presentano un "collare" o flangia a una delle estremità, assumendo una forma simile a un cappello a cilindro forato. Questa flangia serve a supportare i carichi assiali (o di spinta), impedendo alla boccola di sfilarsi dalla sede o fungendo da distanziale tra due componenti meccanici in movimento.

2. Perché scegliere la plastica al posto del bronzo?

Sostituire una vecchia boccola in bronzo sinterizzato con una in tecnopolimero (come POM-C o Nylon) offre vantaggi ingegneristici enormi:

Autolubrificazione: Molte plastiche tecniche hanno un basso coefficiente di attrito intrinseco. Lavorano a secco, eliminando la necessità di ingrassaggio continuo (ideale per l'industria alimentare o del packaging, dove il grasso contaminerebbe il prodotto).
Funzionamento silenzioso: La plastica assorbe le vibrazioni molto meglio del metallo, abbattendo drasticamente il rumore del macchinario.
Resistenza alla corrosione: I tecnopolimeri non arrugginiscono. Possono lavorare immersi in acqua, in ambienti salini o a contatto con agenti chimici senza degradarsi.
Risparmio di peso: Una boccola in plastica pesa fino all'80% in meno rispetto a una equivalente in bronzo, riducendo le inerzie nei sistemi in rapido movimento.

3. I materiali migliori per le boccole in plastica

Non tutte le plastiche sono uguali. Ecco i materiali più utilizzati in torneria per realizzare cuscinetti a strisciamento:

Materiale Plastico	Caratteristiche Principali	Quando utilizzarlo
POM-C (Delrin)	Altissima stabilità dimensionale, truciolo corto, basso attrito.	Accoppiamenti di estrema precisione, ambienti umidi.
Nylon Colato (PA6)	Incredibile resistenza agli urti e all'usura, ottima capacità di carico.	Carichi molto pesanti, macchine movimento terra, ruote.
Teflon (PTFE)	Attrito quasi nullo, resiste a temperature estreme (fino a 260°C).	Alte temperature, attacchi chimici aggressivi (carichi bassi).
Polizene (PE 1000)	Altissima resistenza all'abrasione e impatto.	Guide di scorrimento, catene, ambienti polverosi.

4. Come dimensionare una boccola in plastica (regole pratiche)

A differenza dei metalli, le materie plastiche risentono delle variazioni di temperatura (dilatazione termica) e dell'assorbimento di umidità. Per questo, le tolleranze di una boccola in plastica non possono essere identiche a quelle di una boccola in metallo.

Ecco i 3 parametri da calcolare con attenzione durante la progettazione o la tornitura:

A. Il Diametro Esterno (interferenza di piantaggio)

Per evitare che la boccola ruoti all'interno della sua sede, deve essere installata per "piantaggio" o "interferenza". Il diametro esterno della boccola deve essere leggermente più grande del foro in cui andrà inserita (solitamente dallo 0,5% all'1% in più rispetto al diametro del foro).

B. Il Diametro Interno (il gioco di scorrimento)

Questo è l'errore più comune: se fori la boccola con lo stesso diametro dell'albero, al primo surriscaldamento la plastica si espanderà verso l'interno, bloccando l'albero (grippaggio). Il foro interno deve avere un gioco maggiore rispetto a una boccola in metallo. Inoltre, devi considerare che quando pianti la boccola nella sede (comprimendola dall'esterno), il foro interno si restringerà leggermente. Calcola un gioco di circa 1-2 decimi di millimetro in più rispetto al diametro dell'albero.

C. Lo Spessore della Parete

Pareti troppo sottili rischiano di deformarsi durante il piantaggio o sotto carico. Come regola generale, lo spessore della parete (la distanza tra foro interno e diametro esterno) dovrebbe essere pari ad almeno il 10% del diametro interno, compatibilmente con lo spazio a disposizione.

FAQ: Domande Frequenti

Come si installa una boccola in plastica?
L'installazione deve avvenire per pressione uniforme, possibilmente utilizzando una pressa manuale o idraulica e un tampone piatto. Non bisogna mai colpire direttamente la boccola con un martello, per evitare di deformare il foro interno o scheggiare la flangia.

Posso incollare la boccola nella sede per evitare che giri?
È sconsigliato. Le plastiche anti-attrito (come POM-C o PTFE) sono per natura anti-aderenti e i normali bloccanti meccanici (come la Loctite) non fanno presa. L'unico metodo sicuro per bloccarle è garantire una corretta interferenza meccanica o prevedere una spina di bloccaggio.

Qual è la differenza tra cuscinetto a strisciamento e cuscinetto a sfera?
Il cuscinetto a sfera usa dei corpi volventi (sfere o rulli) per facilitare la rotazione ed è ideale per altissime velocità. La boccola (strisciamento) distribuisce il carico su una superficie più ampia: è ideale per movimenti lenti, oscillanti o carichi molto elevati dove un cuscinetto a sfera verrebbe schiacciato.
